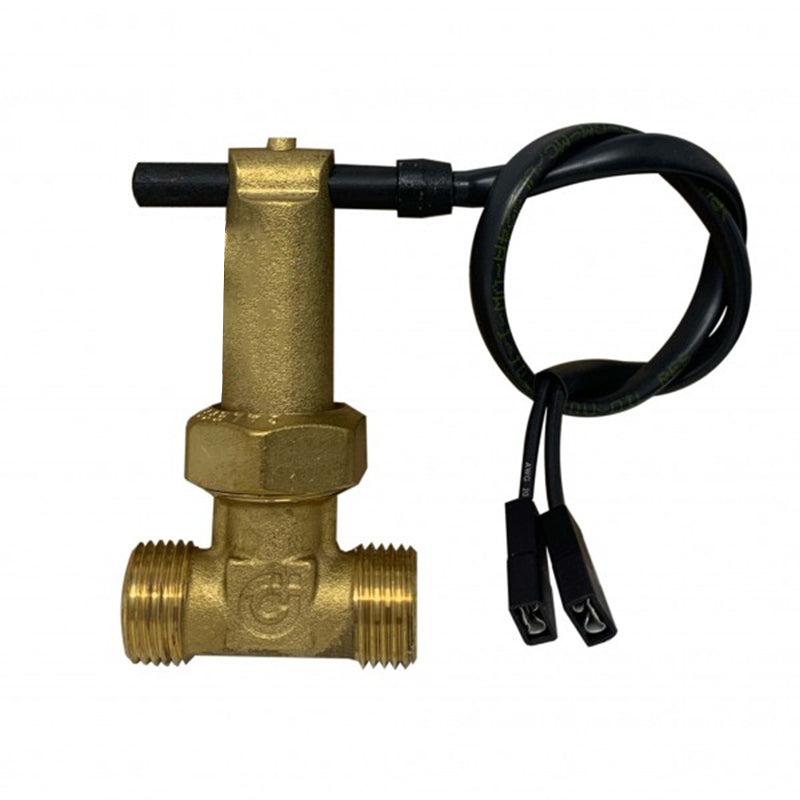

Flussostato con contatti a comando magnetico serie 315 ricambio per caldaie Caleffi

Il flussostato per acqua rileva la presenza o l’assenza di flusso nella tubazione ed attiva o disattiva un contatto elettrico.

Viene principalmente utilizzato per l’accensione della caldaia sul sanitario, per l’attivazione di pompe e per gestire la priorità delle valvole deviatrici utilizzate in impianti combinati per la produzione dell’acqua calda sanitaria.

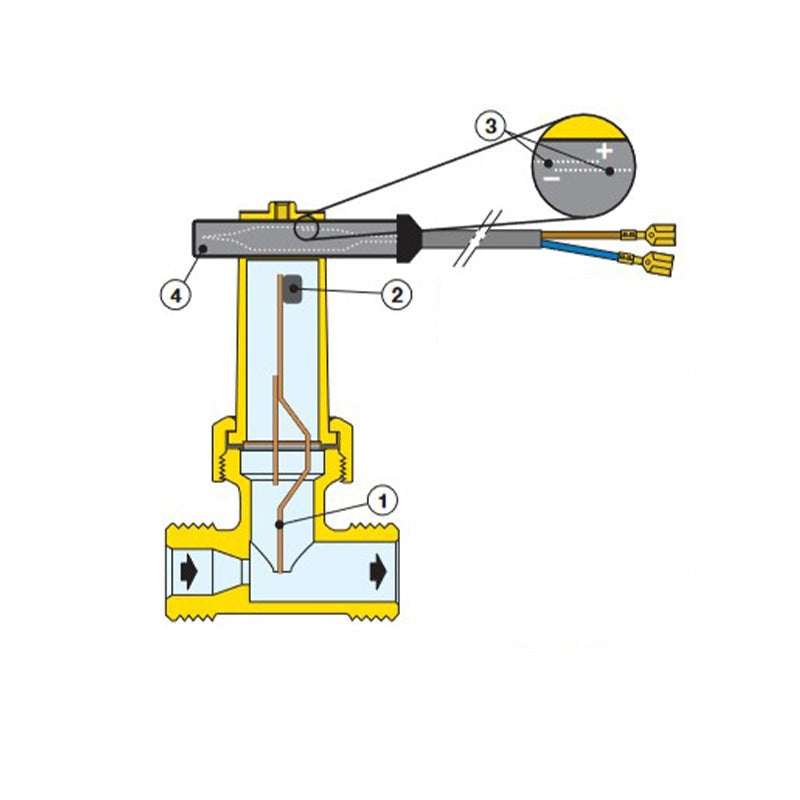

All’interno del corpo, l’acqua investe e mette in rotazione una paletta fulcrata alla cui estremità superiore è posizionato un magnete permanente.

Il campo magnetico prodotto dal magnete polarizza con segni opposti le due lamine di materiale ferromagnetico, poste a poca distanza l’una dall’altra, contenute nel bulbo di vetro.

Quando la forza di attrazione magnetica tra le lamine supera la resistenza elastica delle lamine stesse, queste si flettono una verso l’altra chiudendo il contatto elettrico.

Caratteristiche tecniche:

• Corpo in ottone UNI EN 12165 CW617N.
• Fluidi d’impiego: Acqua potabile e soluzioni glicolate.
• Max percentuale di glicole: 30%
• Grado di protezione IP 65.
• Pressione max di esercizio 6 bar.
• Campo di temperatura di esercizio: -15÷100°C.
• Tensione 230 V (ac).
• Intensità corrente massima: 0,02 A.
• Contatti normalmente aperti (NA).
• I contatti si chiudono con flusso in aumento a:
  - 156 l/h (1/2”);
  - 456 l/h (3/4”).
• I contatti si aprono con flusso in diminuzione a:
  - 108 l/h (1/2”);
  - 348 l/h (3/4”).

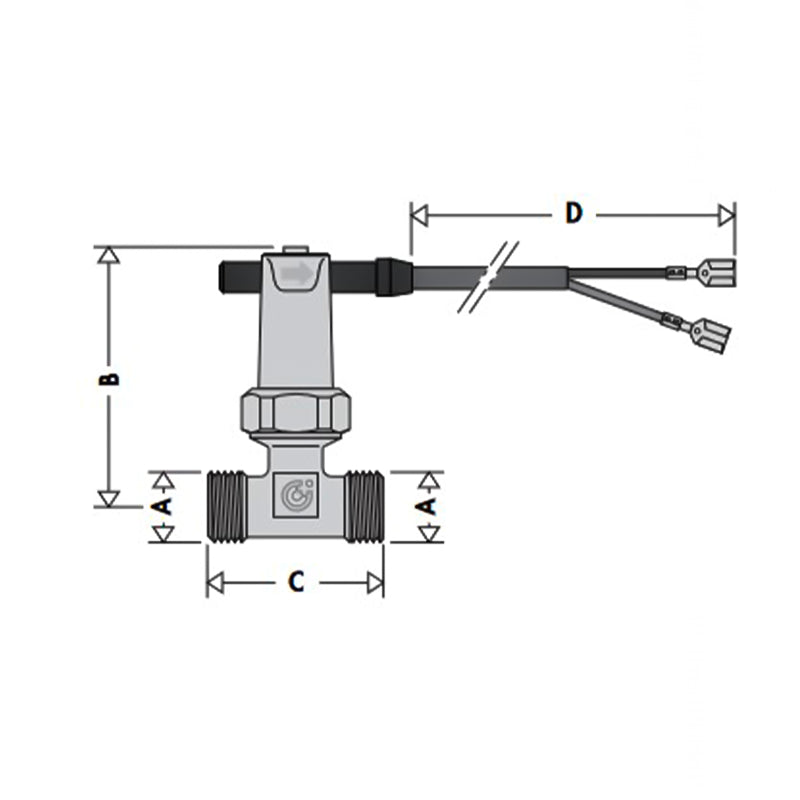

• Attacchi filettati: 1/2” e 3/4” M.

Installazione:

Il flussostato serie 315 può essere installato su tubazione verticale od orizzontale ma non in posizione capovolta.

La parte superiore del flussostato, contenente il comando magnetico, è fissata rigidamente al corpo, pertanto non può essere rimossa.

Ricambio compatibile per caldaie Caleffi e Ferroli.

Codice: FLUNA.

Codici compatibili dello stesso tipo:

• FER39800120

Nella confezione originale sigillata.

Tenendo conto della natura di questo prodotto, si raccomanda di farlo installare da un professionista del settore.
